做过ICP-MS或者GC-MS分析的技术人员都清楚一件事：仪器再贵，管路不干净，数据照样飘。去年深圳一家环境检测机构找到华巨升，反映他们新装的气相色谱仪基线一直不稳，换了三瓶高纯氦气都没用。我们派工程师过去一查——问题出在管路上。
管道里的"脏东西"到底是什么
实验室气体管路里的污染物，肉眼根本看不到。主要有三类：一是管道内壁的微粒，焊接产生的氧化皮、切割留下的金属碎屑；二是水分，哪怕管道表面看着干燥，内壁吸附的水分子在ppb级别仍然很可观；三是有机物残留，安装过程中手指触碰、润滑油沾染，这些都会影响高纯气体的纯度。
对于纯度要求99.999%（5N）以上的气体——像电子级氮气、高纯氩气——管路内壁的总杂质含量要控制在1ppm以下。这个要求放到工程施工里，意味着每一个环节都不能马虎。
EP管和BA管怎么选
搞实验室气体管路的人经常会碰到这个问题。BA管是光亮退火管，内壁表面粗糙度Ra≤0.4μm，适合纯度在99.999%以下的气体输送，像常规实验室用的氮气、压缩空气基本够用。
EP管是电抛光管，内壁Ra≤0.25μm，表面形成一层致密的氧化铬钝化膜。华巨升在半导体分析实验室和高端质谱实验室项目中，全部采用316L-EP管材。为什么非得用EP管？因为BA管内壁虽然光亮，但微观层面仍有凹坑和缝隙，水分子和杂质气体容易"藏"在里面，吹扫很难彻底清除。EP管的表面更致密、更光滑，吸附量小得多，吹扫效率高。
这个差距有多大？举个实际数据：同样用5N氮气吹扫24小时，BA管路终端水分含量降到50ppb左右，EP管路能降到10ppb以下。做痕量分析的实验室，这个差距直接决定了检测限能不能达标。
管道吹扫到底要吹多久

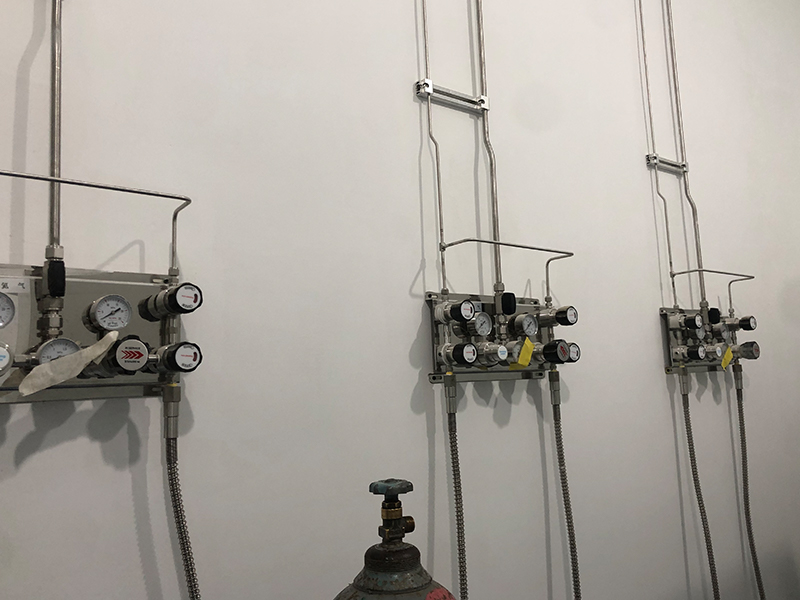

吹扫是实验室气体管路安装完成后最关键的一步，但很多施工方在这里偷工减料。华巨升的标准流程是这样的：
第一阶段用大流量氮气（纯度≥99.999%）冲洗，流速控制在20m/s以上，持续吹扫4-6小时，目的是把管道里的颗粒物和大部分水分带走。这个阶段在管路末端用检漏仪实时监测颗粒数。
第二阶段降低流速到5-8m/s，持续吹扫12-24小时。这个阶段重点清除管壁吸附的水分和有机物。吹扫气体从末端排出后，用露点仪检测水分含量——什么时候露点降到-70℃以下（大约2.5ppm），这一阶段才算完成。
第三阶段是目标气体置换。改用实际使用的高纯气体进行置换吹扫，直到终端检测杂质含量达到使用要求。
整个过程快的两三天，慢的可能要一周。华巨升做过的项目里，最长一次是给一家半导体实验室做超高纯特气管路，前后吹扫了十天才达标。花时间是值得的——管路洁净度不达标，仪器买再好也白搭。
安装过程中的洁净度保护
管道吹扫只是最后一道关卡，安装环节的洁净度控制同样不能放松。华巨升要求所有管件在现场安装时才能拆封，拆封到焊接完成不能超过30分钟。焊接采用自动轨道焊，管道内部持续充氩保护，氩气流量不低于15L/min，确保焊缝内侧无氧化变色。
每完成一段焊接，立刻用内窥镜检查焊缝质量——焊缝表面必须呈银白色或淡金色，如果出现蓝色、紫色说明氧化了，这段必须切掉重焊。

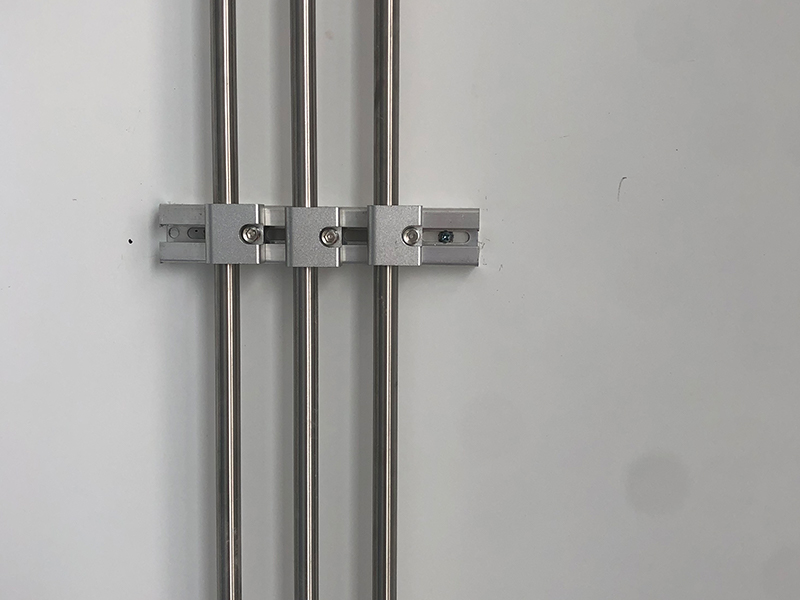

还有个容易被忽略的细节：管道支架。华巨升用的支架全部做了镀锌防腐处理，支架与管道之间加装PTFE垫片，防止异种金属接触产生电化学腐蚀。实验室气体管路是一个系统工程，每个细节都关联着终端气体的纯度。
做高纯分析的实验室，在规划实验室气体管路时别只盯着管材等级，吹扫工艺和施工管控才是真正拉开差距的地方。有疑问可以直接联系华巨升的工程团队，我们在高纯气体管路领域积累了不少实战经验。
